3D 펜을 이용한 수업을 하면 어떤 점에 중점을 두고 진행해야 할지 고민을 해본다. 3D 펜을 처음 사용하는 친구들이라면 필라멘트가 녹으면서 여러 도안 위에 물체를 그려내는 것에도 엄청 재미있어한다.
하지만 강사 입장에서 펜이긴 하지만 3D 펜의 특징 하나 정도는 설명을 해주어야겠다고 마음을 먹고 수업에 들어간다.

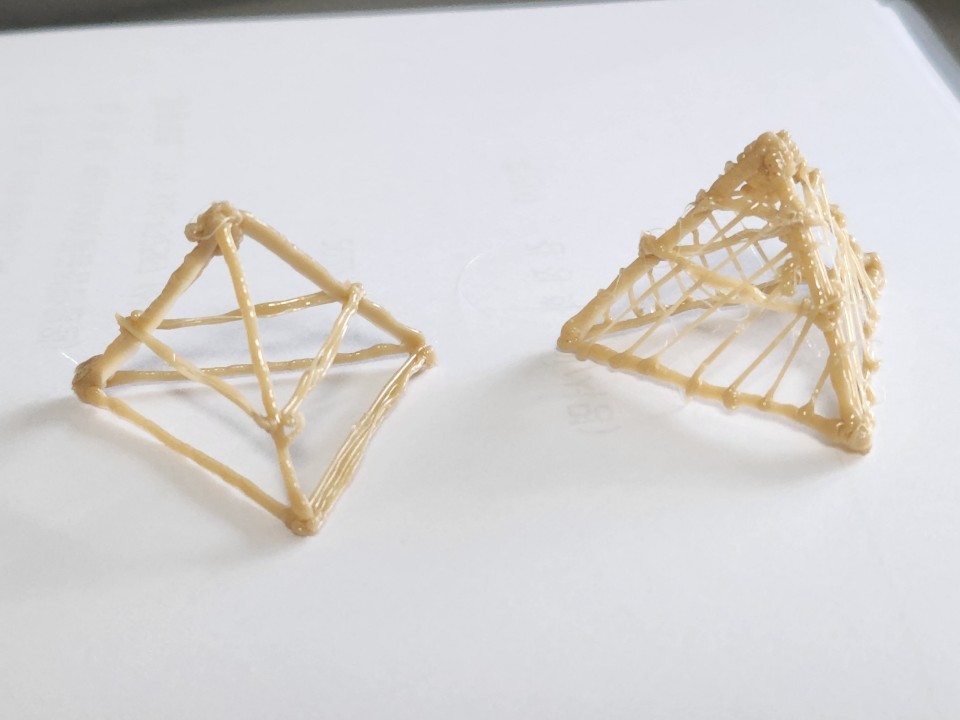

그래서 수업내용에 삼각뿔처럼 입체로 표현할 수 있는 예제를 꼭 실습한다.
1. 3D 프린팅 펜
가장 처음에 3D 펜이 나온 아이디어는 물건을 펜으로 그려보자는 데에서 아이디어가 나왔다. 3D프린팅 방식은 PLA가 열로 녹이면서 노즐로 나오는 액체를 이용하여 다양한 물건을 그려보는 방식이다.
이게 안에서 굳지 않도록 일정한 속도로 밀어내면서 노즐 밖으로 나간 뒤에는 바로 식어 굳어지게 해야 한다. 그래야 쌓이면서 입체적인 물체를 만들어 낼 수 있다.
이 3D 펜은 평면 속에서 그림을 그리던 방식을 3차원 세상으로 넓혔다. 쉬운 사용법으로 3차원 물체를 뚝딱 만들어 낼 수 있기 때문에 어린아이부터 인기가 많다.
2. 3D 펜을 이용한 수업활동
3D 펜은 노즐과 모터로 작동이 가능하여지도록 만든 기기이다. 필라멘트가 노즐에 녹아 선의 형태로 출력이 되면서 공기 중에 바로 굳어 원하는 제작물을 직접 만들어 낼 수 있다.
3D 펜 사용순서
1) 어댑터와 충전기를 이용하여 전원 연결하기
2) 입력 버튼을 눌러 필라멘트를 앞으로 밀어 넣는다. (PLA 확인)
3) 입력 버튼을 눌러 3D 펜의 온도를 180~200도까지 높여준다. 필라멘트의 나오는 속도를 체크해보면서 적당한 본인만의 속도를 찾는다.
4) 필라멘트가 녹으면서 출력이 된다. 기존에 사용하던 필라멘트가 3d펜에 남아있는 경우 기존 색깔을 출력 후 새로 넣은 필라멘트 색을 확인하면서 사용하기
5) 노즐 밖으로 나간 필라멘트를 원하는 형태로 속도와 힘을 주어 모양을 그려낸다
3D 펜 수업 시 필요한 재료
1) 3D 펜
2) 어댑터와 케이블
3) 필라멘트, 가위(필라멘트 끝을 잘라내기 위해)
4) 왼손에 착용할 안전장갑
5) 손 코팅 용지 또는 종이 포일( 맨 종이위에 3D 펜을 사용하여 도안을 그리면 종이에 달라붙음)
6) 간단한 선 그리기 기본 도안
7) 도안을 직접 그릴 때 필요한 연필 및 지우개
2. 3D 펜 다양한 활동 및 도안
선 그리기 기초를 연습한 후 학생들이 좋아하는 도안을 찾아서 출력해준다. 10월 핼러윈 축제 때는 호박이나 거미줄 또는 유령 도안을 실습 예제로 주고 연말이 되면 크리스마스에 관련된 도안을 찾아준다.
기본적인 평면 도안으로 3D 펜이 익숙해지면 입체 모양의 물체를 만들어 볼 수 있도록 한다. 많이 사용하면 더 익숙하게 표현할 수 있기 때문에 편안한 환경에서 수업 활동을 할 수 있도록 항상 음악을 준비한다.
입체 물체를 만들어 낼 정도의 단계가 되면 인두를 사용하여 표면을 매끄럽게 할 수 있도록 사용법을 지도하고 있다.
3. 3D 펜 사용, 필라멘트 주의사항
3D 펜은 필라멘트가 녹으면서 펜 끝의 온도가 높게 올라가므로 손으로 필라멘트를 떼어내기 위해서 만지면 화상의 위험이 있다. 항상 골무 또는 안전 장갑을 착용하기를 추천한다.
그리고 필라멘트의 색을 다른 색으로 교체 시에 기존에 사용하던 필라멘트의 끝을 가위로 평평하게 잘라주고 보관 및 사용 해야 한다.
3D 펜을 사용하여 물체를 그릴 때 선 그리기부터 연습하도록 한다. 선을 그릴 때는 왼쪽에서 오른쪽으로 위에서 아래 방향으로 그릴 수 있도록 한다.
선과 선을 연결할 때 선이 끊어지게 되면 거미줄처럼 긴 선이 생기므로 3초 정도 기다린 후에 3D 펜을 손에서 떼어준다.
둥근 점을 그림으로 표현할 때는 꾹 눌러서 점을 찍어내듯 그린 후 3D 펜을 둥글게 감아준다.
2시간정도 3D 펜을 사용하였다면 30분정도 휴식과 환기 후에 사용하기를 추천해 드립니다.
